Medidores Elétricos
Galvanômetro
O galvanômetro é um aparelho que mede correntes de pequenas intensidades (alguns miliampères). Seu funcionamento é baseado em efeito magnético que estudaremos mais adiante.
A corrente de máxima intensidade que pode ser medida pelo galvanômetro chama-se corrente de fundo de escala.
Amperímetro
O galvanômetro pode ser modificado de modo a medir correntes de intensidades maiores e nesse caso é chamado de amperímetro. Essa modificação consiste em colocar em paralelo com o galvanômetro G (Fig.1) um resistor de pequena resistência denominado shunt.
No amperímetro entra uma corrente de intensidade i que se divide em duas partes: uma corrente de intensidade iG que passa pelo galvanômetro (cuja resistência é RG) e uma corrente de intensidade iS que passa pelo shunt (cuja resistência é RS).
Como o galvanômetro e o shunt estão em paralelo e, portanto, estão submetidos à mesma tensão U:
Mas: i = iG + iS
O amperímetro ideal tem resistência nula.
Voltímetro
O mostrador de um galvanômetro pode ser graduado de modo a indicar a tensão U entre seus extremos:
U = RG . iG

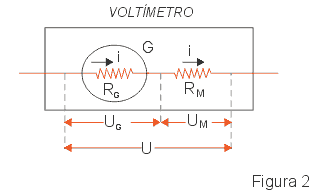

No entanto ele mede apenas pequenas tensões. Para que possa medir tensões maiores associamos em série com o galvanômetro G (Fig.2) um resistor de resistência muito grande denominada resistência multiplicadora (RM).
O aparelho assim obtido é um voltímetro.
O voltímetro ideal tem resistência infinita.
Ponte de Wheatstone
Na figura 3 esquematizamos um circuito denominado ponte de Wheatstone, usado para medir resistências. Uma das resistências é desconhecida e as outras três são conhecidas. Entre as conhecidas uma delas é variável. (Reostato)
A resistência do reostato é variada até que a corrente no galvanômetro seja nula. Nesse momento os pontos X e Y terão o mesmo potencial o que significa que a tensão entre A e X (UAX) é igual à tensão entre A e Y(UAY). Da mesma maneira a tensão entre X e B(UXB) é igual à tensão entre Y e B(UYB).
Como não há corrente no galvanômetro, as correntes nos ramos AX e XB têm a mesma intensidade ( i1 ) e as correntes nos ramos AY e YB também têm a mesma intensidade ( i2 ).
Dividindo membro a membro:
Quando a corrente no galvanômetro é nula dizemos que a ponte está em equilíbrio.
Ponte de Fio
Na figura 4 esquematizamos uma variante da ponte de Wheatstone, denominada ponte de fio.
Nesse esquema, AB é um fio de seção reta constante e feito de um único material.
O equilíbrio da ponte é obtido variando-se a posição do ponto de contato X. Sendo R2 a resistência do trecho AX e R3 a resistência do trecho XB, ao ser obtido o equilíbrio da ponte, teremos:
RX . R3 = R2 . R1 ( I )
Mas, como o fio tem seção reta constante, a resistência de cada trecho é proporcional ao comprimento:
R2 = kL2 e R3 = kL3
Substituindo na equação I :
RX . kL3 = k . L2 . R1 ⇒ Rx . L3 = R1 . L2
